工作原理

一、电捕焦油器运行原理

是通过电场作用使空气中的颗粒物被捕集在集电器上，进而达到净化空气的目的。在电捕焦油器中，会通过高压电场，将带电的细小颗粒物吸引到电极板上，从而达到去除空气中灰尘、烟雾、油烟等有害气体的效果。同时，这种设备还能够避免空气中有害颗粒物对人体的伤害，保证室内空气的清洁和健康。

电捕焦油器可以通过利用电场效应的原理收集废气中的固体颗粒和液滴，从而实现废气的净化处理。其主要工作原理是将废气中的固体颗粒和液滴带上电荷，然后通过电场的作用力进行吸附过滤。

二、焦油电捕器的结构设计

电捕焦油器包括电极、集电板、喷淋系统和废气进出口等组成部分。其中，电极和集电板是电捕焦油器的核心部件，而喷淋系统则负责将清洗液喷洒到设备上，废气进出口则用于连接废气管道。

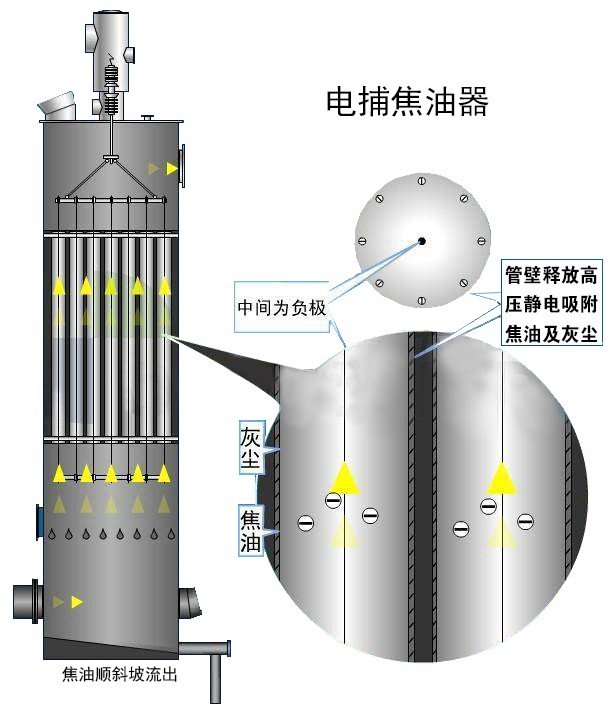

三、电捕焦油器的运作机理

电捕焦油器的工作流程主要分为两个步骤：电场工作和清洗。在电场工作阶段，废气通过电极和集电板之间的电场，颗粒物和液体被捕获在集电板上。在清洗部分，喷淋系统会喷洒清洗液，清洗集电板上的颗粒物和液体，以达到净化废气的目的。

四、维护电捕焦油器

需要定期对集电板进行清洗，以确保其保持清洁。

需要定期检查电极和集电板之间的连接，以确保它们的正常运转。

为避免清洗液对废气造成污染，需要定期更换清洗液。

应定期检查电捕焦油器的密封性能，以确保不存在漏风情况。

需要定期检查电捕焦油器的电极和集电板是否磨损，并在必要时进行更换。

电捕焦油器是一种至关重要的废气净化设备，可以有效清除废气中的有害物质，保障环境和公众健康。

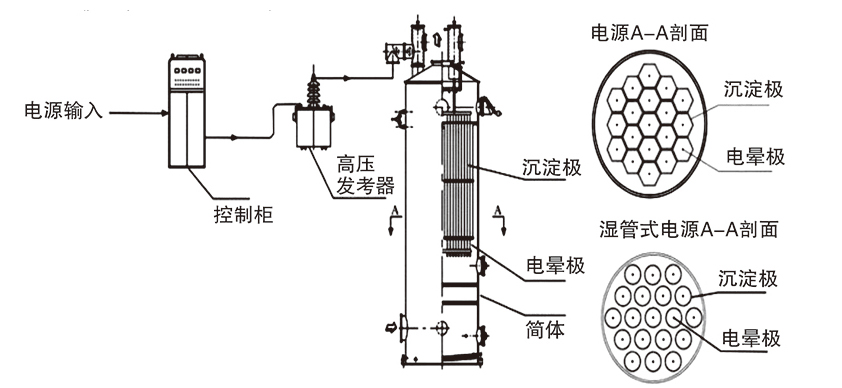

工作原理图

性能特点

1)电除焦油器在不同的工作状态下，均能控制高压跟踪到与该状态相对应的临火花始发点以下运行，以保证电场具有供电场强，使介质中的焦油、粉尘等粒子具有***的带电量，除焦油效率达99.8%以上，经济效益显著。

2)电气系统能自动跟踪，如运行中发生负载短路、过流和氧含量超限等，系统能自动切断电源，发出声光报警，保证安全生产。

3)高压硅整流器置于塔体顶部，安全可靠，高压电缆短，降低了故障率。

4)安装、调试、检修方便，维护修理费用低，运行可靠，配套范围广。

5）电晕极系统采用三点悬挂，减轻了单点悬挂高压瓷瓶承受的重量和系统的摆动，提高了该系统的平衡稳定性。

6）电气系统耗电量低，控制及显示醒目，操作简单方便。

7）除焦油塔设计采用蜂窝式、同心圆式，结构紧凑，塔内阻力小，使用寿命长。

8）为保证高压瓷瓶的工作性能，配有蒸汽加热保温系统。

9）除焦油塔配有蒸汽吹扫系统、加热装置、冲洗装置和排污口，便于定期保养除污和排污。

应用范围

塑胶行业废气，沥青防水油毡焦油烟气，橡胶行业焦油废气，纺织印染行业含油废气，塑料更新行业农业生产体系废气，印刷、喷绘、喷漆行业的挥发性废气，骨胶厂烧动物骨头的化工厂产生的油烟废气，淬火车间产生的淬火油烟废气，树脂切割片厂产生的油烟气体，熔炉厂产生的焦油，回转炉窑厂产生的煤焦油窑烟废气，燃烧木炭产生的木炭焦油烟气等。
