工作原理

其基本原理是利用气体与液体间的接触，而将气体中的污染物传送到液体中，然后再将清洁之气体与被污染的液体分离达成清净空气的目的。

喷淋塔主要构筑物由填料、喷淋装置、除雾装置、喷淋液循环泵、吸收塔组成。

1）填料

填料主要作为增大液气接触面积装置，布置于吸收塔喷淋层底部，装置能极大程度提高对气体的吸收效率。另外承载环体的托盘能使主喷淋区废气分布均匀，使得废气与吸收液或洗涤液在托盘上的液膜区域得到充分接触。托盘结构为PP网状多孔板，更便于气体与水液通过，其为水平搁置在托盘支撑的结构上。

2）喷淋装置

吸收塔内部喷淋系统是由分配主管、支管和喷嘴组成的网状系统，配有一台循环泵。喷淋层上安装高压螺旋喷嘴，该喷嘴具喷洒角度大、喷雾均匀、不易堵塞等优点，其作用是将喷淋液雾化。喷淋液由吸收塔再循环泵输送到喷嘴，喷入废气中。喷淋系统能使药液在吸收塔内均匀分布，流经每个喷淋层的流量相等。

3）除雾装置

用于分离处理完的净气携带的液滴,吸收塔除雾器布置于吸收塔顶部。废气穿过循环药液喷淋层后，再连续流经除雾器时，液滴由于惯性作用，留在挡板上。

4)喷淋液循环泵

吸收塔再循环泵安装在吸收塔旁的水箱内，用于吸收塔内喷淋液的再循环。

5)喷淋吸收塔

在喷淋塔壳体的设计方面，考虑其工作环境相当恶劣，长期在酸性的腐蚀下工作，并且要承受塔体自身压力及溶液压力，还要承受工作时的风压，要求既要有良好的耐腐蚀性能，又要保持较高的抗拉、抗压强度，所以喷淋塔体采用机械焊接工艺生产制作，强度高，质量可信，性能良好。

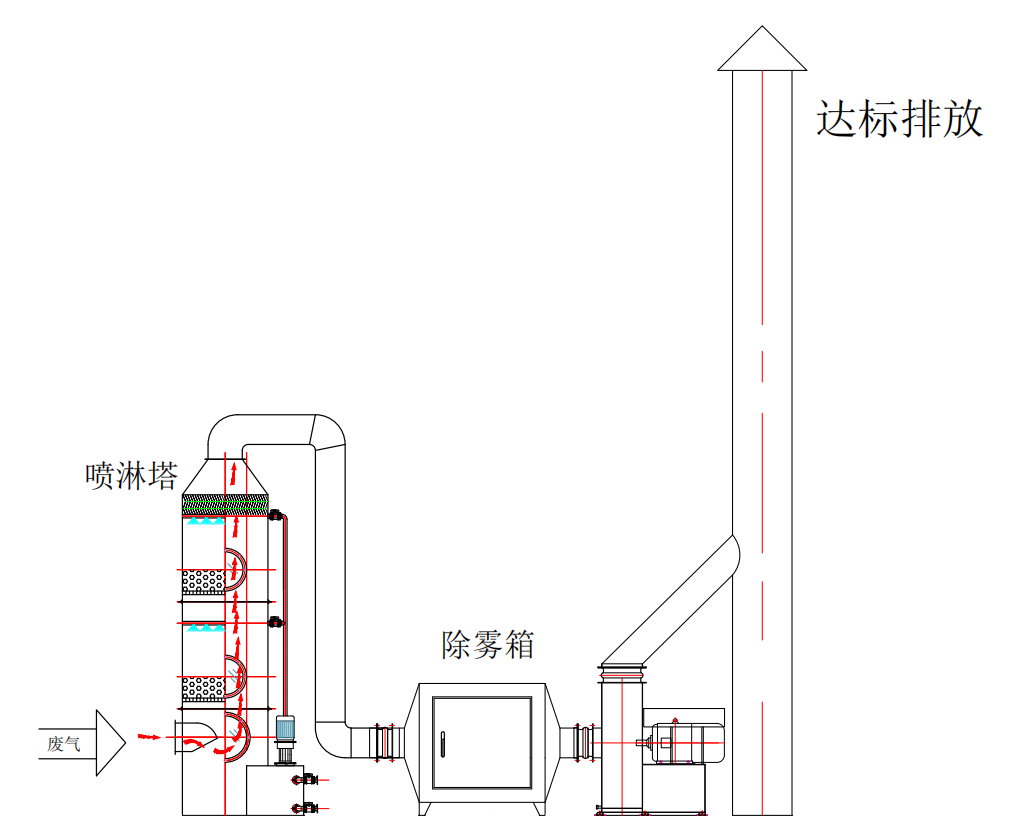

工作原理图

性能特点

1）设备占地少， 安装方便； 

2）耗水、耗电指标较低； 

3）耐腐蚀、不磨损，使用寿命长； 

4）设备运行可靠，维护简单、方便。

5）工艺简单，造价低，运行费用少，安装方便；

6）除尘，脱硫效果好；

7）维修方便，操作管理简单，无特别技术要求；

8）适应性强，特别适应水溶性含尘气体；

9）选用，适用各风量及各行业；

10）对含尘气体无要求；

11）产品外形美观，根据不同场合，有单级、两级、三级洗涤方式；

12）喷淋塔内水量可以重复使用，达到内循环；

13）喷嘴能够完全雾化液体，气液交换面积大，吸收和净化效果更佳。

应用范围

1）各种有害气体如H2S、SOX、NOX、HCI、NH3、CI2等恶臭气体之处理。

2）污水处理场之除臭装置。

3）半导体光电业之制程排气处理。

4）垃圾填埋场之渗出水贮留池废气处理。

5）印刷电路板业、电子元件工业的电镀、前处理、化工业、钢铁业、半导体制造业、染料制业等。
