工作原理

脉冲滤筒除尘器（pulse-jet bag Series Dust Filter）是在滤筒除尘器的基础上，改进的新型***脉冲筒式除尘器。为了进一步完善脉冲筒式除尘器 ，改后的脉冲筒式除尘器保留了净化效率高、处理气体能力大、性能稳定、操作方便、滤筒寿命长、维修工作量小等优点。而且从结构上和脉冲阀上进行改革，解决了露天安放和压缩空气源压力低的问题。

含尘气体进入除尘器灰斗后，由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒在惯性力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布朗扩散和筛滤等组合效应，使粉尘沉积在滤料表面上，净化后的气体进入净气室由排气管经风机排出。滤筒式除尘器的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC程序控制脉冲阀的启闭，首先一分室提升阀关闭，将过滤气流截断，然后电磁脉冲阀开启，压缩空气以及短的时间在上箱体内迅速膨胀，涌入滤筒，使滤筒膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭，提升阀打开，该室又恢复过滤状态。清灰各室依次进行，从***室清灰开始至下一次清灰开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出。

滤筒除尘器主要有三大部分，箱体、滤筒、清灰系统：

箱体是整个除尘器的外壳。包括气箱和灰斗气箱主要是提供所需的除尘空间，有利流场的正确分布，灰斗则是收集过滤下来的物料。

滤筒是由外层、内层和中间层构成。内层和外层均为金属网（或硬质塑料网）中间为褶型的滤料。滤筒用滤料的特点是把一层亚微米级的纤维黏附在一般滤料上，该黏附层上的纤维间排列紧密，其间隙由于采用密集型的折叠，使其过滤面积大为增加。

清灰系统主要包括喷吹管、脉冲阀、气包等。

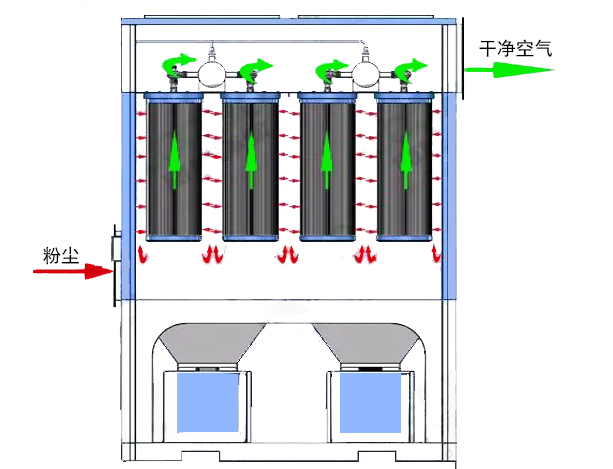

工作原理图

性能特点

1)***净化：滤筒除尘器采用多层滤网过滤空气中的污染物，可以有效去除细小颗粒物、尘埃、烟雾等有害物质，其净化效率高达95%以上。

2)可靠性高：滤筒除尘器结构简单、运行稳定，维护方便，且不易发生故障，使用寿命较长。

3)适应性强：滤筒除尘器可根据不同工况及污染物特性进行设计和调整，具有很强的适应性和灵活性，可以适用于各种不同的行业和领域。

4)节能环保：滤筒除尘器采用先进的净化技术，能够有效降低空气中有害物质的排放，达到节能环保的目的。

5)操作简便：滤筒除尘器使用方便，无需复杂的操作，只需要定期清理和更换滤网即可，减少了使用成本和维护难度。

6)灵活可控：滤筒除尘器可以通过控制进出口的阀门、调整风机转速等方式来控制净化效率和风量大小，具有很强的灵活性和可控性。

7)密封性好：滤筒除尘器滤芯两端密封严密，不漏气，可以有效做到密封性达99%以上，所以除尘效果更佳。

8)体积小：滤筒除尘器可以做到体积更小，重量更轻了，节省了制作成本，运输成本，安装成本，以及土建空间及土建负荷节省基建，也广受客户欢迎。

应用范围

1)适用于大型钢构、造船、汽车制造、金属加工等行业的等离子、激光切割、焊接烟尘等工况。

2)钨粉、钼粉等贵重有色金属，药剂粉尘的回收利用。
